非沥青基高分子自粘防水卷材是防水工程设计广泛应用的一种新型防水材料;卷材以高分子材料为基材、涂上非沥青基的环保高分子自粘胶层复合而成;环保高分子自粘胶层耐老化性能大大提高，比一般高分子卷材层的老化性能更为优越。

一、产品特点

1、非沥青基高分子自粘防水卷材兼有高分子防水卷材和自粘卷材的优点，大大提高了抗穿刺、自愈、耐高、低温等性能，化学性能更稳定;

2、非沥青基高分子自粘防水卷材采用自粘施工工艺，施工更为方便;

3、自粘胶层采用本公司研制的环保高分子自粘胶，耐老化性能大大提高，保证了自粘效果的性能;

4、鑫宝非沥青基高分子自粘防水卷材实现了高分子卷材不窜水的可能;

5、安全环保;高分子基材与自粘胶料，均采用无害、无毒无污染的环保配方 。

二、施工方法

根据工程结构、工程类别、工程设计、使用标准等不同要求可选用湿铺或预铺(隧道挂铺)施工方法。

清除垫层表面的灰尘、杂物，基面宜基本干燥，有明水处应先排除明水。特别是桩头周圈500mm和阴阳角处平立面各500mm范围的基层，必须干燥、平整，如遇有不平基面处应先做1:2水泥砂浆找平。灌注桩破桩施工时，必须按规范要求施工，并清理掉破桩时已松动或松散的混凝土碎屑。

接缝粘贴：卷材接缝采用冷自粘方式。相邻短边接缝应错开500mm以上;长边接缝施工时，撕去接缝自粘边的预留隔离带，对准粘贴标志线直接粘贴;然后用专用密封膏加强密封收头处理(搭接部位可采用热风焊接)。

三、适用范围

1、屋面、地下室、地下车库、人防等建筑工程;

2、水库、堤坝、围堰、渠道等水利工程;

3、桥梁、地铁、公路、涵洞等交通工程;

4、屋顶花园、种植屋面、园林等绿化工程。

四、运输与贮存

1)贮存与运输时，不同类型、规格的产品应分别堆放，不应混杂。避免日晒雨淋，注意通风。贮存温度不应高于45℃，平放贮存堆放高度不超过5层，立放单层堆放，禁止与酸、碱、油类及有机溶剂等接触。

2)运输时防止倾斜或横压，必要时加盖苫布。

3)在正常贮存、运输条件下，贮存期自生产日起为1年。

五、施工准备

5.1 技术准备

编制防水施工方案，进行详尽的技术交底。对所有施工人员进行考核，持证上岗。组织所有施工人员进行有关操作规程、规范及工艺要求学习，做到“心领神会”。

5.2 材料准备

防水材料进行进场前抽样质检，组织材料进场及进场检验，检验合格后的材料方可使用。

（1）凡进入施工现场的防水卷材应附有出厂质保书，并注明生产日期、批号、规格、名称。

（2）按照相关标准及规范要求进行取样及试验，合格后方准使用。

5.3 机具准备

防水施工主要施工机具一览表

六、施工工艺流程

高分子自粘胶膜防水卷材施工工艺流程

基层找平处理    阴阳角倒角     防水卷材铺设    固定、压边    验收。

七、施工方法(本工程地下结构防水采用预铺反粘法铺贴施工)

7.1 底板和侧墙自粘胶膜防水卷材施工方法

⑴、基面处理

铺设高分子自粘胶膜防水卷材前必须对基面进行处理，底板垫层面釆用20mm厚1：2.5水泥砂浆进行找平处理，侧墙围护结构砼面采用20mm厚1：2.5水泥砂浆进行找平；找平层表面的平整度应满足D/L≦1/20 (D:相邻两凸面间的深度，L:相邻两凸面间的最小距离)。并要求凸凹起伏部位应圆滑平顺。对基层表面突出的砼、钢筋等尖锐物体须采用剔凿和切割后，采用1：2.5水泥砂浆抹平处理。凹坑部位采用1：2.5水泥砂浆填平。基面应洁净、平整、坚实，不得有疏松、起砂、起皮现象。所有阴阳角部位均采用1：2.5水泥砂浆倒角，阴角做成5cm×5cm的钝角，阳角做成20mm×20mm的钝角。

（2）、防水卷材铺设

高分子自粘胶膜防水卷材铺设在底板和侧墙，施工顺序为先做承台、基梁、底板，后侧墙，底板从南往北纵向铺设，侧墙自下向上铺设。靠近底板垫层和地连墙面一侧为非粘结面（PE面），与结构外表面密贴面为有隔离面（粘贴面）。

侧墙防水层采用机械固定法固定于围护墙表面，固定点距卷材边缘1-2cm，钉距不大于30cm，钉长不得小于30mm，且配合垫片将防水层牢固的固定在基层表面，垫片直径不小于20mm，厚度不小于1mm；底板除阴阳角等特殊部位需要机械固定外，大面防水层可直接搭接；相邻两幅卷材的长边采用卷材的自粘层进行搭接，搭接宽度为100mm。搭接时应将钉孔部位覆盖住，短边应上幅压下幅进行搭接,避免T形和十字搭接。搭接时，搭接缝范围内的隔离膜必须撕掉，自然搭接100mm，然后在搭接缝表面采用宽度不小于160mm的预铺自粘胶带进行封边。侧墙立面防水层铺设高出钢筋端部50cm。

（3）、固定、压边

侧墙高分子自粘胶膜防水卷材防水层铺设完毕后，为防止防水层下滑脱落，在防水层端部采用机械固定，进行临时压边处理.

（4）、验收

在一个防水卷材施工段施工完毕后，及时报请监理进行验收，验收合格后进行下道工序施工；验收不合格，立即对不合格部位进行修补，达到要求且验收合格后进行下道工序施工。

7.2 施工缝防水处理

⑴、分段浇筑的混凝土施工缝分为纵向水平施工缝和环向垂直施工缝两种，环向垂直施工缝的间距不应大于18m；

⑵、墙体水平施工缝不应留在剪力处或底板与侧墙的交接处，应留在高出底板表面不小于300mm的墙体上。板）墙结合的水平施工缝，宜留在（板）墙接缝线以下150～300mm处。墙体有预留孔洞时，施工缝距孔洞边缘不应小于300mm；

（3）、垂直施工缝浇筑混凝土前，应将其表面凿毛并清理干净，并及时浇筑混凝土；

7.3水平施工缝防水处理

侧墙水平施工缝采用40cm宽的金属止水带进行防水处理。

金属止水带接头均采用焊接，不得在现场进行接头处理，要求焊接部位接缝严密，不透水。

7.4 穿墙管防水处理

主体结构施工过程中，穿墙管在穿越主体结构底板过程中，为了确保底板防水质量，都要进行防水处理，穿墙管防水主要采用止水法兰环于遇水膨胀腻子型止水胶条相互配合进行防水。

7.5 施工操作要点

.基层要求

垫层砼达到可以上人的强度即可上人进行施工，基层表面以清理干净、并基本平整、无明显突出部位，施工时基面无明水，如有积水的部位，则扫除积水后即可施工。

7.6施工步骤

1 )基层清理：用铁铲、扫帚等工具清除基层面上的施工垃圾、若有明水、则需扫除。

2 )节点部位的加强处理：针对承台、梁阴阳角、水平缝、桩头部位进行加强处理、梁槽、承台、吸水槽坑等凹陷部位可以釆用湿铺法进行铺贴。

7.7 卷材安装

预铺式高分子自粘胶膜防水卷材铺设时，先按基准线铺好幅卷材、再铺第二幅、然后揭开两幅卷材搭接部位的隔离膜、将卷材搭接、将搭接边重叠，用钢锟子压紧搭接边确保其粘结完全，保证防水的连续性和整体性。

7.8卷材连接：

卷材搭接边宽度为70毫米，注意保证搭接区的下面部位干净，乾燥，没有灰尘。当两块卷材已搭接在一起，施工要连续进行，辊压搭接边要用力，这样才能保证搭接边的良好粘结。

7.9注意事项：卷材防水层釆用冷作业施工、材料进入工作面后不得以任何形式动用明火、如有钢筋焊接所产生的火星等、则焊接处的卷材面需设临时保护措施。

7.10钢筋安装

防水卷材铺好后，因其具有较强的抗穿刺性，可不用混凝土保护层，直接上人安装钢筋，实现卷材与混凝土结构满粘。

7.11 混凝土浇筑

预铺式高分子自粘胶膜防水卷材铺好以后21天内要浇注混凝土，浇注过程须小心振捣，避免防水材料破损。

7.12 拆除模板

为保证混凝土和卷材结合良好，要等混凝土硬化到一定抗压强度才可拆模。

八、材料与设备

8.1高分子自粘胶膜防水卷材基本构造

8.2高分子自粘胶膜防水卷材的质量要求

8.3可上人施工

高分子自粘胶膜防水卷材预铺施工时无混凝土保护层，可直接上人施工，因此其表面需有一层防粘脚的材料或者措施。根据工地情况，在常温下，工人直接站立在卷材上 5 min 后，还可以挪动脚。

8.4 卷材强度高

高分子自粘胶膜防水卷材施工时，工人需直接在其上绑扎钢筋，缺少了混凝土保护层，卷材被钢筋破坏的几率大幅度增加，因此，要求卷材具有良好的抗穿刺能力。《预铺/湿铺防水卷材》中规定高分子自粘胶膜防水卷材的抗拉强度大于 500 N/50mm。

8.5耐紫外性能

紫外线对热熔胶粘剂的性能有严重影响。实际工程中，施工进度难以严格控制，防水卷材外露的时间可能长于 1 周，特别是分段施工时，段与段连接处的卷材可能外露超过 1 个月。因此，高分子自粘胶膜预铺防水卷材表面的耐紫外保护设计是基本的、必不可少的。

8.6热老化稳定性

合格的高分子自粘胶膜防水卷材应保证在合理高温下（70-80摄氏度）保持性能稳定。

8.7高分子自粘胶膜防水卷材主要物理性能

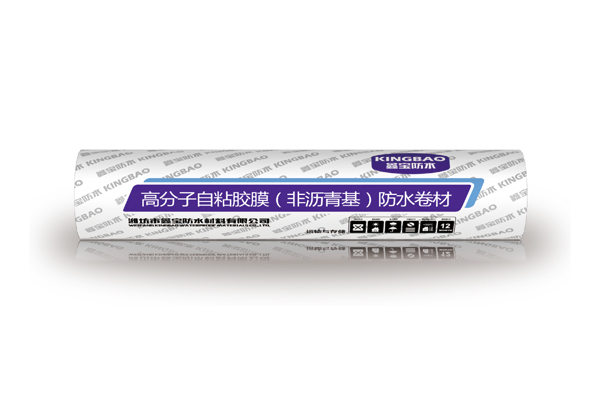

卷材图样颜色为白色，底层为高分子片材，中间为高分子自粘胶膜，上层为防粘层及搭接边

8.8物理性能标准

高分子自粘胶膜防水卷材物理性能标准见下表6.8物理性能标准。

九、质量控制措施

9.1 严格执行材料进场验收制度，必须符合设计及规范要求，并见证取样送检。

9.2 在卷材上焊接钢筋时做好对卷材的保护措施，避免由于焊接损坏卷材。

9.3 大面防水卷材施工时，卷材长边搭接不小于70mm，短边搭接不小于80mm，见图7.3卷材搭接。

9.4 相邻两排卷材的短边接头应相互错开300mm以上，以免多层接头重叠而使得卷材粘贴不平.

9.5 桩根周围要求机械固定卷材，该实铺部位卷材只需铺贴至桩根圆弧外围阴角部位即可，然后在柱根桩基部位涂刷两道渗透结晶防水涂料。

9.6 高分子自粘胶膜防水卷材铺贴顺序为先节点，后大面；即所有节点铺贴好后方可铺贴大面卷材。

9.7 卷材铺设完成后，要注意后续的保护，钢筋要本着轻放的原则，不能在防水层上拖动。

9.8 高分子自粘胶膜防水卷材铺设质量需符合《预铺/湿铺防水卷材》GB/T23457-2017相关要求，如下表7.8预铺高分子自粘防水卷材技术要求：

十、 安全措施

10.1 严格执行各项安全法规，按安全技术规程的各项规定组织施工，做到安全文明施工。

10.2 应对操作人员进行安全教育，掌握和了解安全操作规定，做好安全技术交底工作，严禁违章作业。

10.3 卷材应妥善保存，特别避免与矿物油、动植物油等影响性能的化学物质接触，以免造成卷材损坏变质。

10.4 施工用料及防水材料属于易燃物质，在存放材料的料库和施工现场必须严禁烟火，严格控制火源。并设专人看管发放。

10.5 注意成品保护，防水施工要与有关工序作业配合协调，防水专业队与有关施工操作人员共同保护防水层不遭破坏。

10.6 雨天、5级风以上均不得施工。

十一、质量控制措施：

根据控制点对最终质量影响的重要程度，确定主要控制点和关键控制点，控制等级分为三级：施工队、监理、业主三方检查。

十二、安全总则：

1、安全管理目标：零事故。

2、安全管理方针：消除隐患，预防为主。

3、施工人员安全管理。

4、安全生产教育。

5、三级教育制度。每个施工人员都应接受公司三级岗位培训和教育。

培训内容：安全、健康、环保政策、施工现场一般安全措施、防火。

6、对重要设备作业人员进行专项安全培训。

7、定期召开安全会，进行经常性安全教育。

8、 施工人员安全管理措施。

9、 施工人员进入施工现场前必须先接受项目经理部的安全培训。

10、正确配戴安全帽、穿好劳动防护服、工作鞋、保护手套及其它劳动防护用品。

11、特殊工种必须持证上岗。

12、坚守本岗位工作，不得越级，越岗操作。

13、施工现场内道路畅通、平坦、整洁，不乱堆放，无散落物，材料合理堆放。
