产品概述

  TPO卷材全称为热塑性聚烯烃．是在上个世纪80年代进入英国市场．∞年代初期．TPO材料以机械图定铺装方式应用于屡面舫水"工程。该材料采用特定配方．不加任何增盟剂．也不含氯。它与各种热塑类防水材料比较。的低温柔性、耐老化、物理性能稳定环保．焊接方便．并形成水密整体．TPO防水卷材也因此在英国及欧溯等工业发达国家的舫水材科市场迅速发展。

  TPO防水卷材．是一种以采用先进聚合技术将乙丙（EP）橡胶与聚丙烯结合在一起的热塑性聚烯烃（TPO）材料为基科．以聚酯纤维网格织物做胎体增强材料构成．并采用先进加工工艺制成的片状可卷曲的防水材料。该材料既具有乙丙（EP）橡胶的长期耐候性和耐久性．又具聚丙烯的可焊接性．两层TPO材科中问夹一层聚酯纤维织物。可增强其物理性能．提高其断裂强度、抗寂劳和抗穿刺能力。增强层上表面TPO有高反射性的以白色为主的浅色光滑表面．由于不含氯对环境保护和施工安全有利。

  产品特点

  ·TPo卷材是采用先进聚合技术将乙丙橡胶和聚丙烯结合在一起的．兼有乙丙橡胶优异的耐候性和耐久性与聚丙烯的可焊接性。

  ·特殊的配方技术．无需加任何易使材料变脆的增塑剂．既可具有高柔韧性．并不会产生—般聚坶烃材料因增塑剂迁移而变脆的现象．保持长期的防水功能。

  ·中间夹有一层聚隔纤维织物．提供卷材高拉伸性能、耐疲劳性能．耐穿刺性能。适合于机械固定屋面系统。

  ·优异的耐高低温性能．在一40℃下仍保持柔韧性．在较高温度下保持机械强度。

  ·耐化学性．耐酸、碱、盐、动物油、擅物油、润滑油腐蚀．耐藻类、霉菌等微生物生长。

  ·耐热老化．尺寸稳定性好。

  ·以白色为主的浅色．表面光滑．高反射率．具有节能效果且耐污染。

  ·成分中不含氯化聚台物或氯气．焊接和使用过程无氯气释放．对环境和人体健康无害。

  ·搭接采用热焊接．可形成高强度的密封层。

适用范围

主要适用予工业与民用建筑．公共建筑等

各类性重点屋面防水工程。

  热塑性聚爝烃(TPO)防水卷材热焊接系统

  ·TP0卷材机械固定屋面系统

  TPO卷材搭接缝采用热空气的粘合搭接．通过热焊接使相邻卷材搭接形成高于卷材强度的粘结层．形成卷材整体的连续密封防水层。热焊接适合于各种卷材与基层的固定方式。

  ·TPo卷材机械固定屋面系统

  TPO卷材屋面系统—般采用机械固定。即TPO卷材空铺于基层（或已被固定的保温板）．在相邻的下层卷材搭接区．用机械紧固螺钉和固定垫片与基层固定．上层卷材与下层卷材的搭接采用热空气焊熔接．使卷材连接成一个整体密封的防水层。根据工程需要接缝外边缘用密封膏封严。

  ·机械固定层面系统施工要点

   ·基层：铺设TPO卷材的基层应坚实、平整、干净、干燥。变形缝部位先按设计做密封处理，并增贴TPO卷材做附加层。

·TPO卷材预铺：把卷材按预先确定好的位置进行铺设，应平整顺直，不得扭曲、相邻卷材相互交叠。

    ·搭接区下层卷材的机械固定。

    ·搭接区热焊接，相邻卷材打劫去宽度一般150mm(长边)．上层卷材遮盖住下层卷材机械紧固件。焊接搭接边前后先对焊接区进行清洁处理，随后用手动焊枪(或自动焊机)均匀施焊。

    ·典型细部的附加防水：

    三面阴阳角，管边根等典型细部，采用非增强TPO注水底材做附加防水层。与主体防水层采用热空气焊熔接。

    垂直立面TPO卷材收头，采用金属压条的机械固定，宜在固定前先在基层上嵌止水密封材料，最后再用密封膏密封。

    ·TPO卷材粘结系统

    基层与卷材的底面满涂基层胶粘结剂(根据实际也可点涂，条涂或空铺)，相邻卷材相互交叠，采用热空气焊熔接进行搭接处理，边缘用密封膏封闭。

    粘结法适用于水泥混凝土基层的各类建筑，施工工艺及关键工序操作，同于采用胶粘剂粘结的各类高分子防水卷材。

    ·接缝搭接条件

    ·自动热空气焊接机：一般为焊机压力500～550N左右，温度为500～550~C，焊接速度1.5—2m/min_具体焊接条件依工程实际调整。

    ·手工焊接：焊枪温度控制在250～450℃之间。焊接速度O-2～0.5m／min，焊接时用于手动压辊，边焊熔边压实。

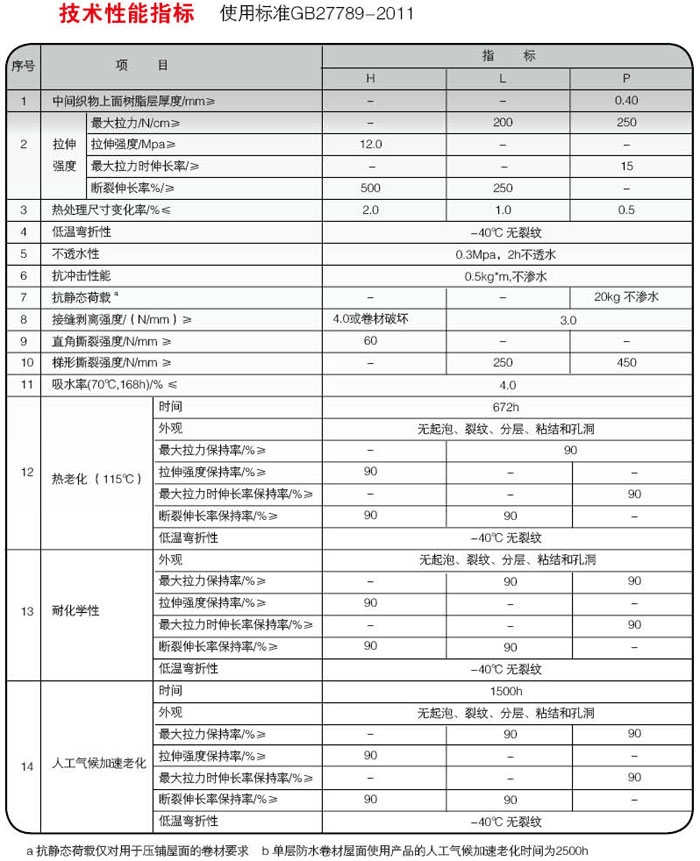

    分类

    按产品的组成分为均质卷材(代号H)、带纤维背衬卷材(代号L)、织物内增强卷材(代号P)。

  1、均质热塑性聚烯烃防水卷材：不采用内增强材料或背衬材料的热塑性聚烯烃防水卷材。

  2、带纤维背衬的热塑性聚烯烃防水卷材：用织物如聚酯无纺布等复合在卷材下表面的热塑性聚烯烃防水卷材。

  3、织物内增强的热塑性聚烯烃防水卷材：用聚酯或玻纤网格布在卷材中间增强的热塑性聚烯烃防水卷材。

  施工注意事项

  ·操作人员必须培训上岗。

  ·焊接处材料表面必须才擦拭干净，不得有水污、油污及脏物。

  ·严格重点检查焊接质量，不得有漏焊、跳焊现象。

  ·施工过程注意保护，严禁穿带钉鞋人员进入已铺设TPO卷材的施工现场。
